Lieferumfang: 1 Enphase Micro-Wechselrichter IQ8-Serie nach Auswahl

Online Dokumente über den Wechselrichter und Zubehör finden Sie auf unserer Homepage unter der Rubrik Support

Folgendes Produkt müssen Sie separat zum Anschluss an das 230V Netz bestellen: Enphase Steckverbinder Q-CONN-R-10M

Für Module mit 60 und 72 Zellen bis zu 440W.

Max. DC-Eingangsspannung 60V

MPP-Spannungsbereich 27-45V

Betriebsspannungsbereich 16-60V

Min./Max. Startspannung 22V / 60V

Max. DC-Kurzschlussstrom 15A

Max. Ausgangsleistung 295W

Ausgangsdauerleistung 290W

Max. Ausgangsstrom 1,26A

EU Wirkungsgrad 96,5%

Lieferumfang: 1 Enphase Micro-Wechselrichter IQ7 Plus-72-M-INT

Online Dokumente über den Wechselrichter und Zubehör finden Sie auf unserer Homepage unter der Rubrik Support

Folgendes Produkt müssen Sie separat zum Anschluss an das 230V Netz bestellen: Enphase Steckverbinder Q-CONN-R-10M

Enphase Micro-Wechselrichter IQ7A

Für Module mit 60/ 120, 72/ 144 Zellen bis zu 460W +.

Max. DC-Eingangsspannung 58V

MPP-Spannungsbereich 38-43V

Betriebsspannungsbereich 18-58V

Min./Max. Startspannung 33V / 58V

Max. DC-Kurzschlussstrom 15A

Max. Ausgangsleistung 366W

Ausgangsdauerleistung 349W

Max. Ausgangsstrom 1,52A

EU Wirkungsgrad 96,5%

Lieferumfang:1 Enphase EN-IQ7A-72-M-INT

Online Dokumente über den Wechselrichter und Zubehör finden Sie auf unserer Homepage unter der Rubrik Support

Folgendes Produkt müssen Sie separat zum Anschluss an das 230V Netz bestellen: Enphase Steckverbinder Q-CONN-R-10M

Für Module mit 96 Zellen bis zu 460W.

Max. DC-Eingangsspannung 79,5V

MPP-Spannungsbereich 53-64V

Betriebsspannungsbereich 25-79,5V

Min./Max. Startspannung 33V / 79,5V

Max. DC-Kurzschlussstrom 10A

Max. Ausgangsleistung 320W

Ausgangsdauerleistung 315W

Max. Ausgangsstrom 1,37A

EU Wirkungsgrad 96,5%

Lieferumfang:

1 Stück Enphase Micro-Wechselrichter IQ7X

1 Stück DC-Anschluss zum Anschluss am Wechselrichter und der MC-4 Steckverbindung

Online Dokumente über den Wechselrichter und Zubehör finden Sie auf unserer Homepage unter der Rubrik Support

Wir weisen darauf hin, dass die neuen IQ7er Wechselrichter den MC-4 Verbinder integriert haben und kein DC-Anschluss mitgeliefert wird. Durch die Umstellung in den nächsten Wochen kann es passieren, dass Sie eventuell das neue Model geliefert bekommen.

Folgendes Produkt müssen Sie separat zum Anschluss an das 230V Netz bestellen: Enphase Steckverbinder Q-CONN-R-10M

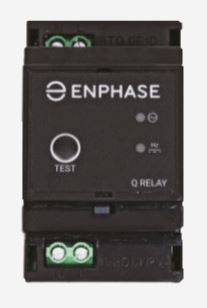

Q-RELAY-1P-INT

Externe Netztrennvorrichtung (Relais) im

Falle von Netzstörungen.

Schließt die Anlage erneut an das Netz an,

sobald die normalen Betriebsbedingungen im

Netz wiederhergestellt sind. Einphasig.

Q-RELAY-3P-INT

Externe Netztrennvorrichtung (Relais) im

Falle von Netzstörungen. Schließt die Anlage

erneut an das Netz an, sobald die normalen

Betriebsbedingungen im Netz wiederhergestellt

sind. Dreiphasig inkl. Phasenkoppler.

Enphase Adapter für 35 mm oder 40mm Modulrahmen

Schnellere Montage durch das Zusammenbauen der Module und Wechselrichter am Boden

Rostfreies Material Aluminium / Edelstahl

Q-Kabel-Steckverbinder Trennvorrichtung (DC und AC)

Dieses Werkzeug können Sie zum lösen aller Steckverbindungen an ihrem Enphase System oder auch anderen Systemen benutzen. Dabei werden die Steckverbindungen schonend gelöst und nicht von mechanischen Werkzeugen beschädigt.

Wasserdichte Verschlusskappe für das Q-Kabel Anschlussstück.

Envoy-S Standard Kommunikationsgateway, 230 V AC

Ermöglicht die webbasierte Überwachung und Steuerung

Bidirektionale Kommunikation für das Remote-Upgrade

Einfache Systemkonfiguration mit der Installer Toolkit mobile App

Flexible Vernetzung mit WLAN, Ethernet oder Mobilfunk

Ausgelegt für die Innen-Installation oder in einem zusätzlichen Gehäuse für den Außenbereich

Envoy-S Gateway 1 / 3ph mit 2 Stromsensoren

Ermöglicht die webbasierte Überwachung und Steuerung

Bidirektionale Kommunikation für das Remote-Upgrade

Einfache Systemkonfiguration mit der Installer Toolkit mobile App

Flexible Vernetzung mit WLAN, Ethernet oder Mobilfunk

Ausgelegt für die Innen-Installation oder in einem zusätzlichen Gehäuse für den Außenbereich

Envoy-S Gateway 2 NEUE VERSION, 1 / 3ph mit 2 neuen kleinen Stromsensoren

Ermöglicht die webbasierte Überwachung und Steuerung

Bidirektionale Kommunikation für das Remote-Upgrade

Einfache Systemkonfiguration mit der Installer Toolkit mobile App

Flexible Vernetzung mit WLAN, Ethernet oder Mobilfunk

Ausgelegt für die Innen-Installation oder in einem zusätzlichen Gehäuse für den Außenbereich

Enphase Stromwandler/ Stromsensor 100A für Envoy-S Gateway, CT-100-SPLIT

Enphase Stromwandler (CT)

Präzision +/– 2,5 %.

Überwachung von Energieproduktion

und Verbrauch.

Zubehör für das Envoy-S Metered.

Mit diesen CT-100 Strommesswandlern kann das Enphase Envoy-S metered Gateway erweitert werden. Zur Erfassung von PV-Erzeugung und Einspeisung bei 3-phasigen Aufbau und Stromnetz werden zu den 2 CT´s im Lieferumfang des Envoy-S weitere 4 Messwandler benötigt. Die neuen, kleineren Abmessungen sowie die klappbare Bauform erleichtern die Installation erheblich.

Produktvorteile:

- Kleinere Abmessungen

- Klappbare Split-Core Bauform

- Höhere Genauigkeit

Produkteigenschaften:

- Nur einsetzbar mit einem Envoy-S metered Gateway

- Genauigkeit <1%

- Max Strom primär: 100A

- Max. Leiterquerschnitt: 16 mm²

- Max. Kabeldurchmesser: 9,8 mm

- Länge Anschlusskabel: 4 m

Diesen Anschluss brauchen Sie für den Enphase Wechselrichter zum Anschluss an das 230V Netz:

Q-CONN-R-10M

Selbstkonfektionierbarer

einphasiger Enphase

Steckverbinder (Stecker)

Diesen Anschluss brauchen Sie für den AC-Anschluss am vorgefertigten Enphase Q-Kabel Steckverbinder Anschluss:

Q-CONN-R-10F

Selbstkonfektionierbarer

einphasiger Enphase

Steckverbinder (Buchse)

Q-Kabel Abschluss für Kabelenden 1 Phase, Q-TERM-R

Dieser Q-Kabel Abschluss wird für das vorgefertigte Q-Kabel als Abschluss benötigt. Dort wird der Neutralleiter und der Leiter separat in einer Kammer eingeführt und gegen Witterungseinflüsse geschützt.

Q-Kabel Abschluss für Kabelenden 3 Phasen, Q-TERM-3P

Dieser Q-Kabel Abschluss wird für das vorgefertigte Q-Kabel als Abschluss benötigt. Dort wird der Neutralleiter und die Außenleiter separat in einer Kammer eingeführt und gegen Witterungseinflüsse geschützt.

Das Enphase Q-Kabel Q-25-10-1 ist ein Endloskabel welches insgesamt 240 Steckverbinder in einem Abstand von 1,3 Meter hat. Sie müssen so viele Steckverbinder bestellen, wie Sie Wechselrichter anschließen wollen.

Beispiel:

Wenn Sie ein Q-Kabel pro Steckverbinder bestellen, dann schneiden wir vom Endloskabel einen Steckverbinder mit zwei Kabelenden ab. Die Kabelenden betragen jeweils ca. 65cm. Auf dem einen Kabelende kommt eine Q-Kabel Abschlussbuchse, welche separat bestellt werden muss und auf dem anderen Kabelende kommt der AC-Anschluss welchen Sie nach belieben gestalten können, zum Beispiel eine wetterfeste Verteilerdose, Kabelverbinder, Steckverbinder usw..

Das Enphase Q-Kabel Q-25-17-1 ist ein Endloskabel welches insgesamt 240 Steckverbinder in einem Abstand von 2,0 Meter hat. Sie müssen so viele Steckverbinder bestellen, wie Sie Wechselrichter anschließen wollen.

Beispiel:

Wenn Sie ein Q-Kabel pro Steckverbinder bestellen, dann schneiden wir vom Endloskabel einen Steckverbinder mit zwei Kabelenden ab. Die Kabelenden betragen jeweils ca. 100cm. Auf dem einen Kabelende kommt eine Q-Kabel Abschlussbuchse, welche separat bestellt werden muss und auf dem anderen Kabelende kommt der AC-Anschluss welchen Sie nach belieben gestalten können, zum Beispiel eine wetterfeste Verteilerdose, Kabelverbinder, Steckverbinder usw..

Q-Kabel 3ph 1.3m Hochformat (Preis pro Steckverbinder)

Q-Kabel 3ph 2.0m Querformat 60 Zellen (Preis pro Steckverbinder)

Das Bild zeigt nur ein Beispiel, aktuell bieten wir Kema Phasenkoppler für Enphase Systeme an.
