EVSE Wallbox Selbstbau Bausatz


Easy Wallbox Bausatz B163 11kW mit Bluetooth und 5 Meter Ladekabel Typ-2

Der Easy Wallbox Bausatz B163 mit Bluetooth und Ladekabel Typ-2 ist für das Laden Zuhause mit max. 11kW Ladeleistung bestens geeignet. Der Bausatz ist sehr günstig und bietet viele Möglichkeiten. Außerdem ist er sehr gut vorbereitet, so das sie diesen Bausatz sehr einfach zusammen bauen können.

Eigenschaften der Easy Wallbox B163

  • Ladesteuerung über die 100-fach bewährten Simple EVSE WB
  • Standard-Komponenten, die auch nach Jahren bei Defekt ersetzt werden können
  • der Ausführliche Bauplan kann nach der Bestellung heruntergeladen werden
  • der maximale Ladestrom ist in 1A Schritten zwischen 5A und 16A einstellbar, das entspricht:
    • einphasiges Laden: 1,2kW bis 3,7kW
    • zweiphasiges Laden: 2,3kW bis 7,4kW
    • dreiphasiges Laden: 3,5kW bis 11kW
  • Einstellungen bleiben bei Stromausfall erhalten
  • Edelstahltaster zur Stromeinstellung; mit LED Ring zur Statusanzeige
  • Ladeleistung zusätzlich über Modbus Schnittstelle einstellbar
  • unterstützt automatisch dreiphasiges als auch einphasiges Laden
  • Ladeende über Fahrzeug oder Taster an Easy-Wallbox
  • Ladekabel und Stecker sind bereits konfektioniert
  • einfacher Aufbau in ca. 2 Stunden
  • kompakte Gehäusegröße von ca. 19 x 12 x 9cm
  • IP65, gegen Staub und Schwallwasser geschützt



Lieferumfang:

  • Typ 2 Ladestecker mit Ladekabel 5 Meter
  • Gehäuse, ABS, hellgrau, 19 x 12 x 9 cm, vorgebohrt
  • Simple EVSE WB mit Hutschienenhalter
  • 4-poliger 25A Schütz (schaltet L1, L2, L3 und N)
  • Edelstahltaster mit LED-Leuchtring
  • Adern zur internen Verkabelung, Hutschiene, Klemmen, Kabeldurchführungen
  • ausführliche Bauanleitung als Download, siehe Link auf der Tüte mit den Komponenten
  • BT-Modul zum direkten Anstecken, inkl. Android App zum Konfigurieren der Wallbox



Zusätzliche Einstellmöglichkeiten durch BT-Modul:

  • Zugriff per Smartphone oder PC auf Easy Wallbox
  • Ladestrom einstellen
  • Ladevorgang beenden
  • maximal möglicher Ladestrom ändern
  • den Analog-Eingang der Steuerung konfigurieren
  • die Stromeinstellung über den Taster individuell anpassen
  • den Fahrzeug-/Ladestatus anzeigen
  • Firmware Version anzeigen
  • Firmware Update über Bluetooth



Es wird darauf hingewiesen, dass der Aufbau aus Sicherheitsgründen von einer fachkundigen Person erfolgen sollte. Vor und nach der Installation sollte die Installation überprüft werden.

Easy Wallbox Bausatz B163 11kW mit Bluetooth und 5 Meter Ladekabel Typ-2

303,90 €

  • 3 kg
  • leider ausverkauft

Simple EVSE Wallbox, Ladesteuerung für Wallbox (WB), Bausatz, pro Stück

Simple EVSE - WB (Wallbox)

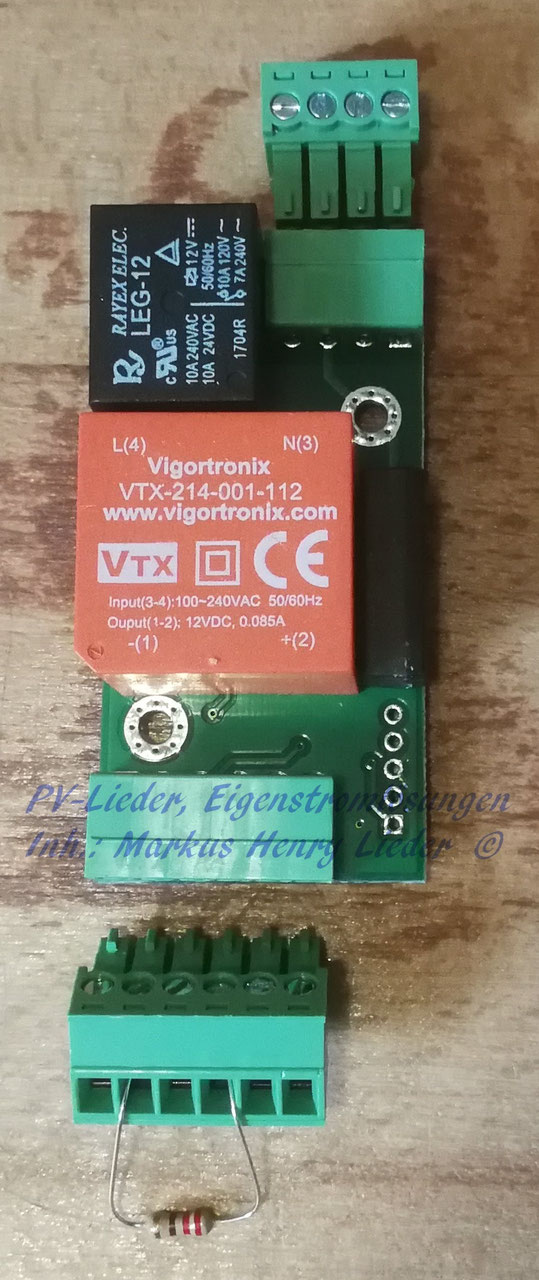

Die Simple EVSE WB ist eine Steuereinheit die in der Regel in eine Wallbox (WB) eingebaut wird. Sie liefert das notwendige Signal (CP, 1kHz PWM), das dem Fahrzeug den maximal zur Verfügung stehenden Strom mitteilt. Ebenso erkennt die EVSE WB Steuerung, ob ein Fahrzeug angesteckt ist und schaltet dann erst über einen Schütz den Stromzufuhr zu. Durch den einfachen Aufbau der Schaltung können Sie selbst Ihre eigene Wallbox bauen. Das CP-Signal bzw. der Strom kann dabei über einen an der Schaltung angeschlossenen Widerstand fest vor konfiguriert werden. Die Einstellung des Ladestroms ist auch über einen externen Taster möglich. Die Simple EVSE Wallbox entspricht der IEC 61851-1 und ist kompatibel zu allen uns bekannten Elektrofahrzeugen mit Typ 1 und Typ 2 Ladeschnittstelle, dazu zählen auch Tesla und e-Golf.



Hinweis: Das Foto zeigt die ältere Version der EVSE Ladesteuerung, wir verkaufen jetzt die neuere Version.



Simple EVSE Ladesteuerung für Wallbox (WB), Bausatz, pro Stück

67,90 €

  • 0,05 kg
  • leider ausverkauft

Bluetooth Modul für Simple EVSE WB

Bluetooth Modul für Simple EVSE WB

9,90 €

  • 0,02 kg
  • leider ausverkauft

Hutschienenhalter für Simple EVSE WB

Hutschienenhalter für Simple EVSE WB

9,00 €

  • 0,02 kg
  • leider ausverkauft

USB auf UART Kabel

USB auf UART Kabel

5,90 €

  • 0,02 kg
  • leider ausverkauft

Widerstände für Simple EVSE Wallbox (WB)

Widerstände für Simple EVSE Wallbox (WB) und andere Anwendungen

Verschiedene Widerstandsgrößen zur Auswahl

pro Stück



Beispiel für die Stromreduzierung:

100  Ohm für ca. 63A

220  Ohm für ca. 32A

500  Ohm für ca. 24A

680  Ohm für ca. 20A

850  Ohm für ca. 16A

1,5 kOhm für ca. 13A



Bitte immer darauf achten, ob ihr Hausanschluss, Sicherung und die verwendeten Bauteile wie Stecker und Kabel für die Stromstärken ausgelegt sind!

Bei zu hohen Wallbox Ladeleistungen brauchen Sie auch eine Genehmigung von Ihrem Netzbetreiber (Netzausbau, Schieflast usw.)!

Widerstände für Simple EVSE WB

0,22 €

  • 0,01 kg
  • leider ausverkauft

Druckschalter für Wallbox mit LED Grün 12V 1NO 1NC Durchmesser 19mm, pro Stück

Druckschalter mit LED GRÜN - 12V - 1NO / 1NC - Durchmesser 19mm
Dieser Taster eignet sich zur Ladestromeinstellung an der Simple EVSE (WB). Ferner kann er als Klingeltaster oder in Ihrem KFZ eingesetzt werden. Dieser moderne verchromte Taster mit LED Beleuchtung ist überall ein Blickfang. Die LED des Tasters mit Ø19mm ist werksseitig bereits mit einem eingebautem Vorwiderstand für 12V ausgestattet.

Der Druckschalter rastet bei jedem Schaltvorgang ein und aus.
Produktinformartionen

hochwertige stabile Ausführung

wird benötigt für Ladestromeinstellung an Simple EVSE (WB)

Schutzart IP 65

Kontakte: NO, NC sowie (+/-) für LED

LED: Grün

Druckschalter mit LED GRÜN - 12V - 1NO / 1NC - Durchmesser 19mm

9,75 €

  • 0,1 kg
  • leider ausverkauft

Wahlschalter, Drehschalter für Wallbox mit 3 Positionen 12V 2NO 2NC Durchmesser 19mm

Wahlschalter, Drehschalter mit 3 Positionen - 12V - 2NO 2NC - Durchmesser 19mm

Produktinformartionen
  • hochwertige stabile Ausführung
  • wird benötigt für Ladestromeinstellung an Simple EVSE (WB)
  • Schutzart IP 65
  • Kontakte: 2 NO, 2 NC
Drehschalter mit 3 Positionen - 12V - 2NO 2NC - Durchmesser 19mm

10,70 €

  • 0,1 kg
  • leider ausverkauft

LED zum Einbau - 12V - grün - Kabellänge 16cm

LED zum Einbau - 12V -  grün - Kabellänge 16cm
Diese LED eignet sich zum Einbau im Gehäuse

Produktinformartionen

  • hochwertige stabile Ausführung
  • LED Grün
  • 12V-Ausführung
LED zum Einbau - 12V - grün - Kabellänge 16cm

2,95 €

  • 0,1 kg
  • leider ausverkauft

Nockenschalter für Wallbox, 5 Stellungen, pro Stück

Mit dem Nockenschalter kann man die Leistung der Wallbox einstellen.



Nockenschalter für Wallbox, 5 Stellungen, pro Stück

10,25 €

  • 0,12 kg
  • leider ausverkauft

Nockenschalter für Wallbox, 4 Stellungen, pro Stück

Mit dem Nockenschalter kann man die Leistung der Wallbox einstellen.

9,75 €

  • 0,12 kg
  • leider ausverkauft

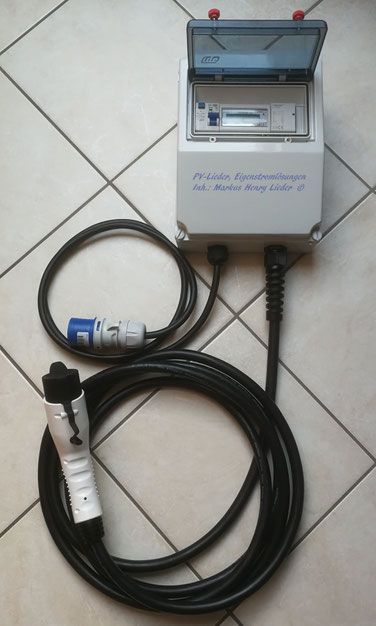

PV-Lieder Wallbox 4,6 kW Leistung bis 7,2 kW möglich, Typ 1 Ladestecker, als Typ 2 Wallbox bis zu 22 kW Leistung möglich
PV-Lieder Wallbox 4,6 kW Leistung bis 7,2 kW möglich, Typ 1 Ladestecker, als Typ 2 Wallbox bis zu 22 kW Leistung möglich

Die PV-Lieder Wallbox kann auf Wunsch mit Typ 1 oder 2 Stecker gefertigt werden.

Mit Typ 1 sind bis zu 7,2 kW Leistung einphasig möglich.

Mit Typ 2 sind bis zu 22 kW Leistung dreiphasig möglich.

Die Wallbox hat ein Wetter festes IP67 Gehäuse und wird mit einem Stromzähler sowie einen FI/ Leitungsschutzschalter ausgestattet. Sie können die Wallbox mit oder ohne Zuleitung bekommen. Die Wallbox kann als mobile Lösung benutzt oder fest an der Wand montiert werden. Das Ladekabel ist mit einem Knickschutz und Verschlussdeckel ausgestattet. Es werden 5 Meter Ladekabel verbaut.

Die Wallbox kann auch regelbar mit Tastschalter oder Nockenschalter gefertigt werden. Außerdem ist auch der Einbau eines Schlüsselschalter möglich um Sie vor unberechtigter Nutzung zu schützen.

Bei einphasiger Ausführung mit 4,6 kW Leistung halten Sie die erlaubte Schieflast die in Deutschland gefordert wird ein. Bei höherer einphasiger Leistung brauchen Sie die Erlaubnis des Netzbetreibers. Außerdem brauchen Sie auch bei hoher dreiphasiger Leistungsabnahme die Erlaubnis Ihres Netzbetreibers.

Bevor Sie eine Wallbox mit hoher Leistung bestellen, lassen Sie bitte Ihre Hausinstallation überprüfen. Ansonsten kann Ihre Hausinstallation an Ihre Grenzen kommen.

Die meisten Hausinstallationen schaffen 4,6 kW einphasig bzw. 11 kW dreiphasig laden. Diese sind meistens mit einem 40A FI-Sicherungsautomat ausgestattet.

PV-Lieder Wallbox IP67 4,6kW Typ1 mit Stromzähler digital geeicht und FI/LS Personenschutz, NEU, pro Stück

PV-Lieder Wallbox im IP67 Gehäuse mit 4,6kW Leistung,

Nach Wahl mit Ladekabel EV07 3Gx2,5² 4,8 Meter mit Knickschutz und Typ1 Stecker oder mit Ladekabel EV07 3Gx6,0² 4,8 Meter mit Knickschutz und Typ1 Stecker.

Personenschutz FI/LS Schalter 20 Ampere,

Stromzähler digital geeicht,

25A Schütz/ Relais,

EVSE Ladesteurung,

Nach Wahl mit Stromzulaufleitung H07 3Gx2,5² 1,8 Meter mit CEE Stecker blau, fertig montiert.

Diese Wallbox ermöglicht das einphasige Laden bis zur erlaubten Schieflast für privat Haushalte in Deutschland.

Die PV-Lieder Wallbox wird nach Produktbeschreibung gefertigt bzw. alle Bauteile in der Wallbox werden fertig montiert. Es brauch anschließend nur noch die Zulaufleitung angeschlossen oder per Stecker eingesteckt werden. Je nachdem wie Sie die Box bestellen, mit oder ohne Zulaufleitung/ Stecker.

24 Monate Garantie

Wenn Sie einen anderen Wunsch z.B. Ladeleistung haben oder eine längere oder dickere Zulaufleitung haben wollen, dann kontaktieren Sie uns.

Die Fotos zeigen die PV-Lieder Vorführ Wallbox und können von der Produktbeschreibung/ Angebot abweichen.

WB 4,6kW Typ1

459,99 €

  • 5 kg
  • leider ausverkauft
